FILTROS Y
El filtro en Y es usado ampliamente en la industria, elimina mecánicamente sólidos y otras partículas cuando el fluido fluye a través de él. Son esenciales en numerosas aplicaciones de control de fluidos para garantizar que las partículas dentro del fluido no afecten a ningún componente posterior.
- Bombas
- Turbinas
- Intercambiadores
- Trampas de vapor

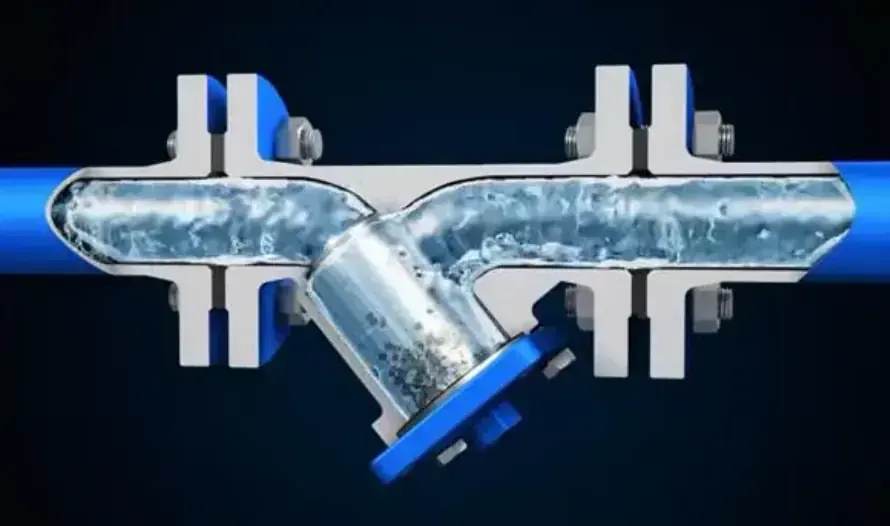

Elimina mecánicamente sólidos y partículas cuando el fluido fluye a través de él.
Los filtros en Y generalmente son necesarios para procesos que requieren fluidos limpios, son fundamentales para las válvulas solenoides ya que son muy sensibles a la suciedad. Cualquier sólido que ingrese a la corriente puede alterar e incluso dañar todo el sistema. Además de proteger el rendimiento de las válvulas solenoides, también ayudan a proteger otros tipos de equipos mecánicos, incluidos:
- Bombas
- Turbinas
- Boquillas
- Intercambiadores de calor
- Condensadores
- Trampas de vapor
- Medidores
CARACTERÍSTICAS
- Muy baja caída de presión
- Diseño compacto
- Construcción fundido, forjado o fabricado
- EXTREMOS: Flat face // Raised face // Butt weld // Ring Joint // Socket weld // Roscado
- RATING: ASME/ANSI 125#, 150#, 300#, 600#, 900#, 1500#.

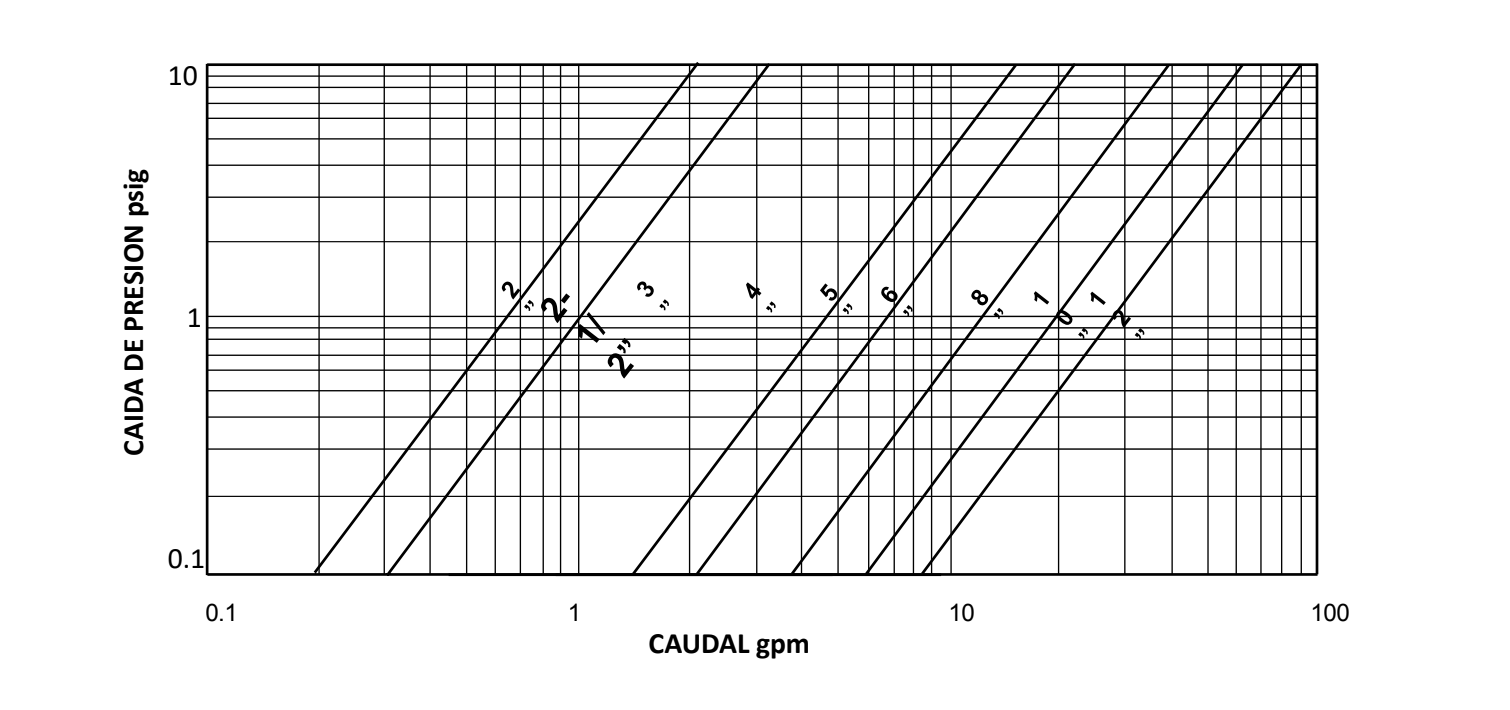

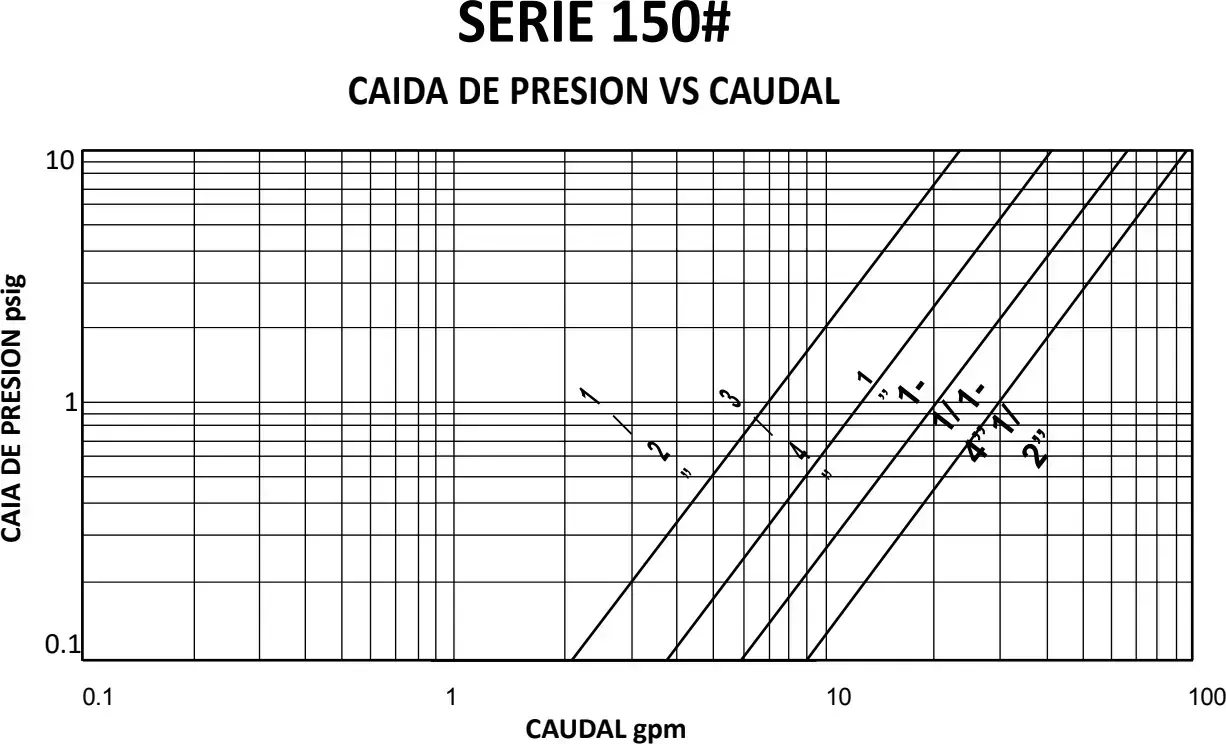

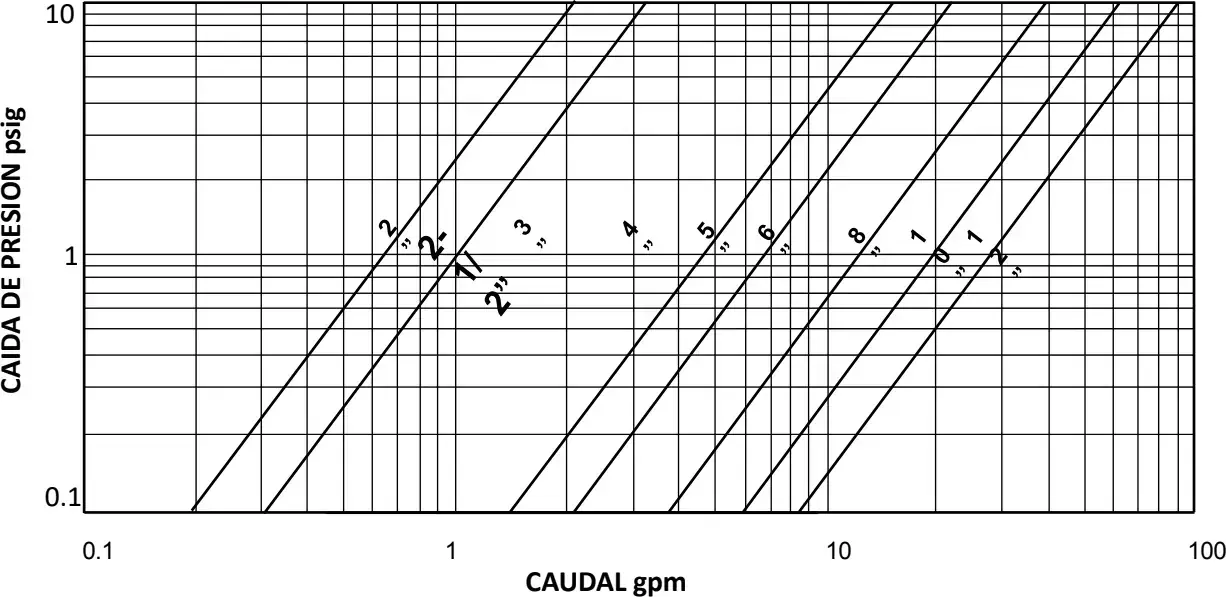

- Gráficos referidos a servicio con agua y elemento filtrante de chapa perforada.
- Para otras series, productos y retenciones consultar oficina técnica.
- Las ilustraciones son orientativas.
- Las dimensiones y valores expresados son aproximados y pueden ser modificados sin previo aviso.

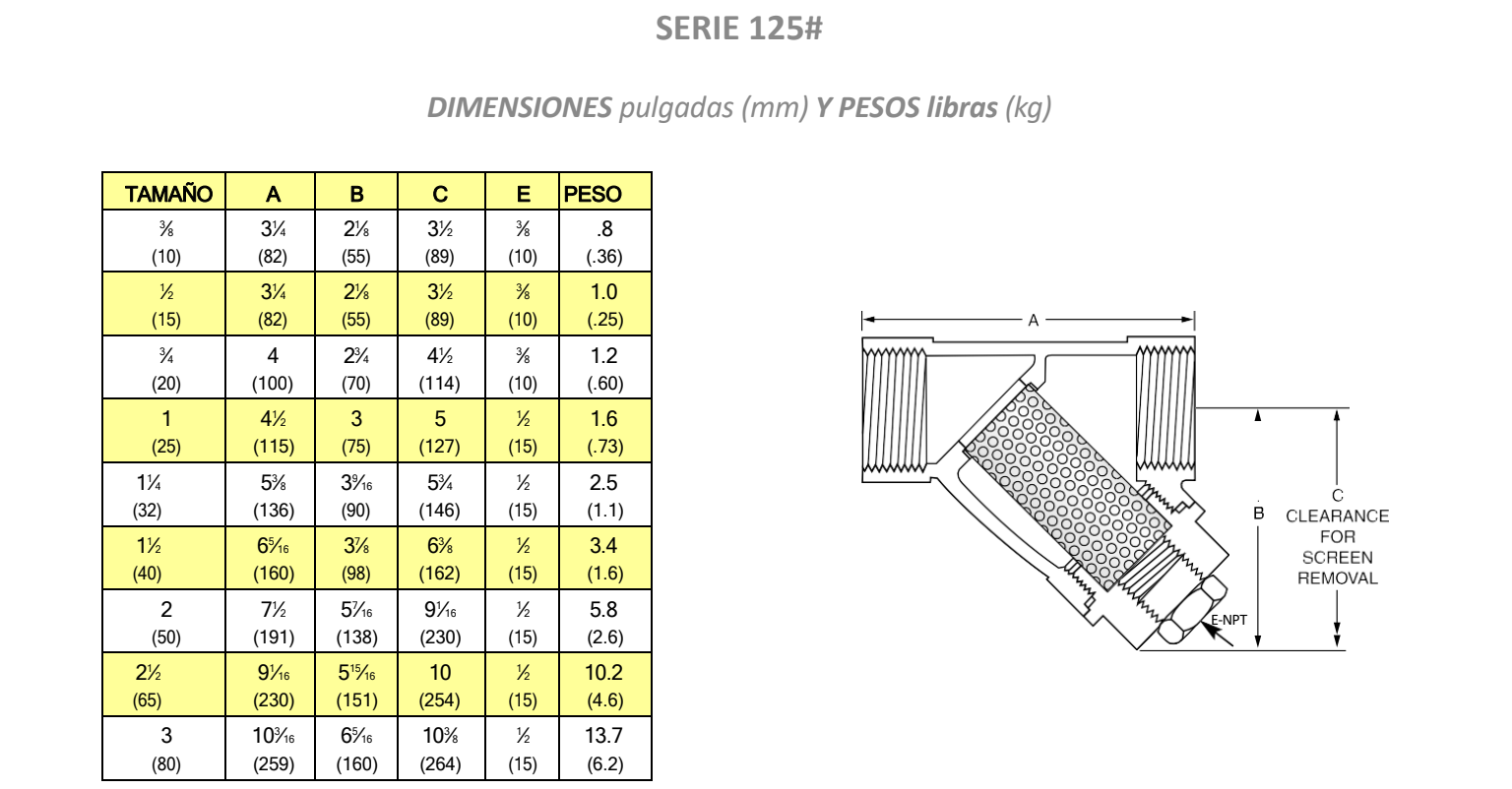

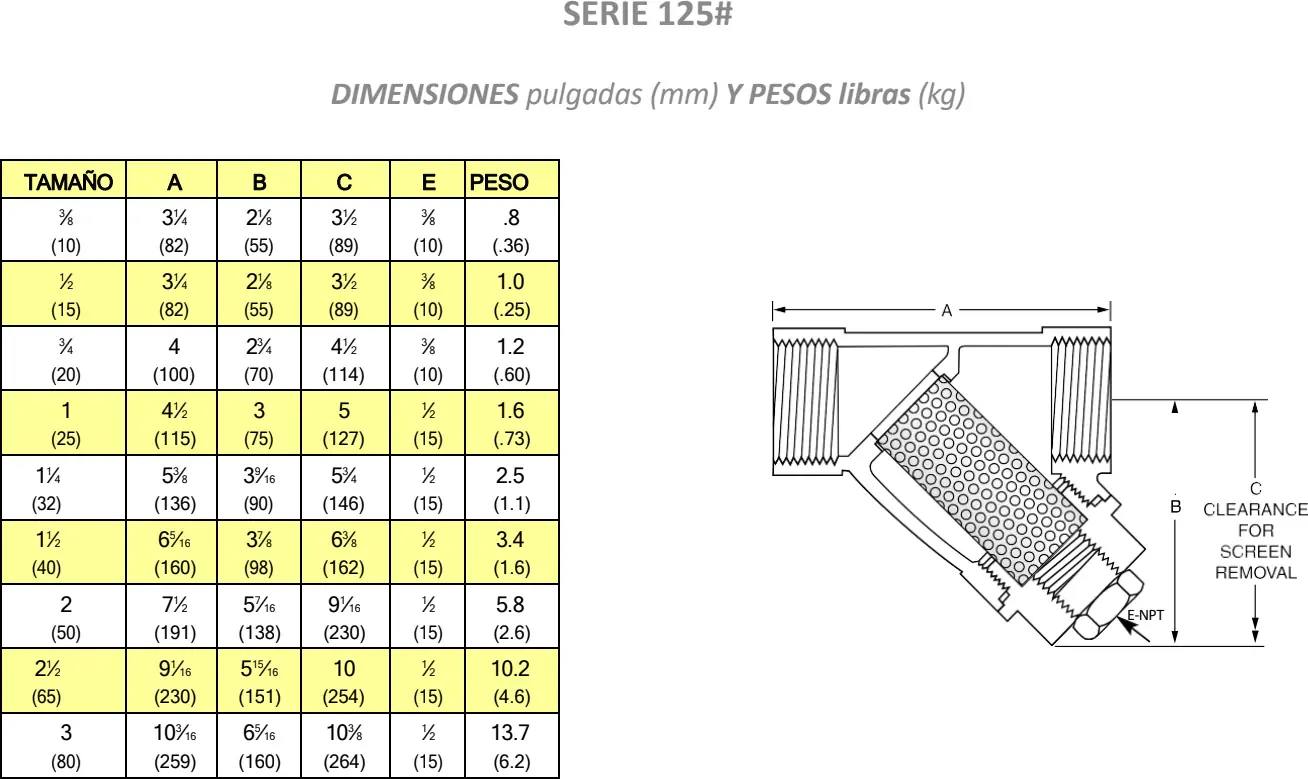

TABLAS DE DIMENSIONES Y PESOS
Medidas en pulgadas (mm) y pesos en libras (kg). Las letras de las columnas son las cotas del esquema dimensional de las láminas técnicas de esta ficha.
| TAMAÑO | A | B | C | E | PESO |
|---|---|---|---|---|---|
| ⅜ (10) | 3¼ (82) | 2⅛ (55) | 3½ (89) | ⅜ (10) | .8 (.36) |
| ½ (15) | 3¼ (82) | 2⅛ (55) | 3½ (89) | ⅜ (10) | 1.0 (.25) |
| ¾ (20) | 4 (100) | 2¾ (70) | 4½ (114) | ⅜ (10) | 1.2 (.60) |
| 1 (25) | 4½ (115) | 3 (75) | 5 (127) | ½ (15) | 1.6 (.73) |
| 1¼ (32) | 5⅜ (136) | 3 9/16 (90) | 5¾ (146) | ½ (15) | 2.5 (1.1) |
| 1½ (40) | 6 5/16 (160) | 3⅞ (98) | 6⅜ (162) | ½ (15) | 3.4 (1.6) |
| 2 (50) | 7½ (191) | 5 7/16 (138) | 9 1/16 (230) | ½ (15) | 5.8 (2.6) |
| 2½ (65) | 9 1/16 (230) | 5 15/16 (151) | 10 (254) | ½ (15) | 10.2 (4.6) |
| 3 (80) | 10 3/16 (259) | 6 5/16 (160) | 10⅜ (264) | ½ (15) | 13.7 (6.2) |

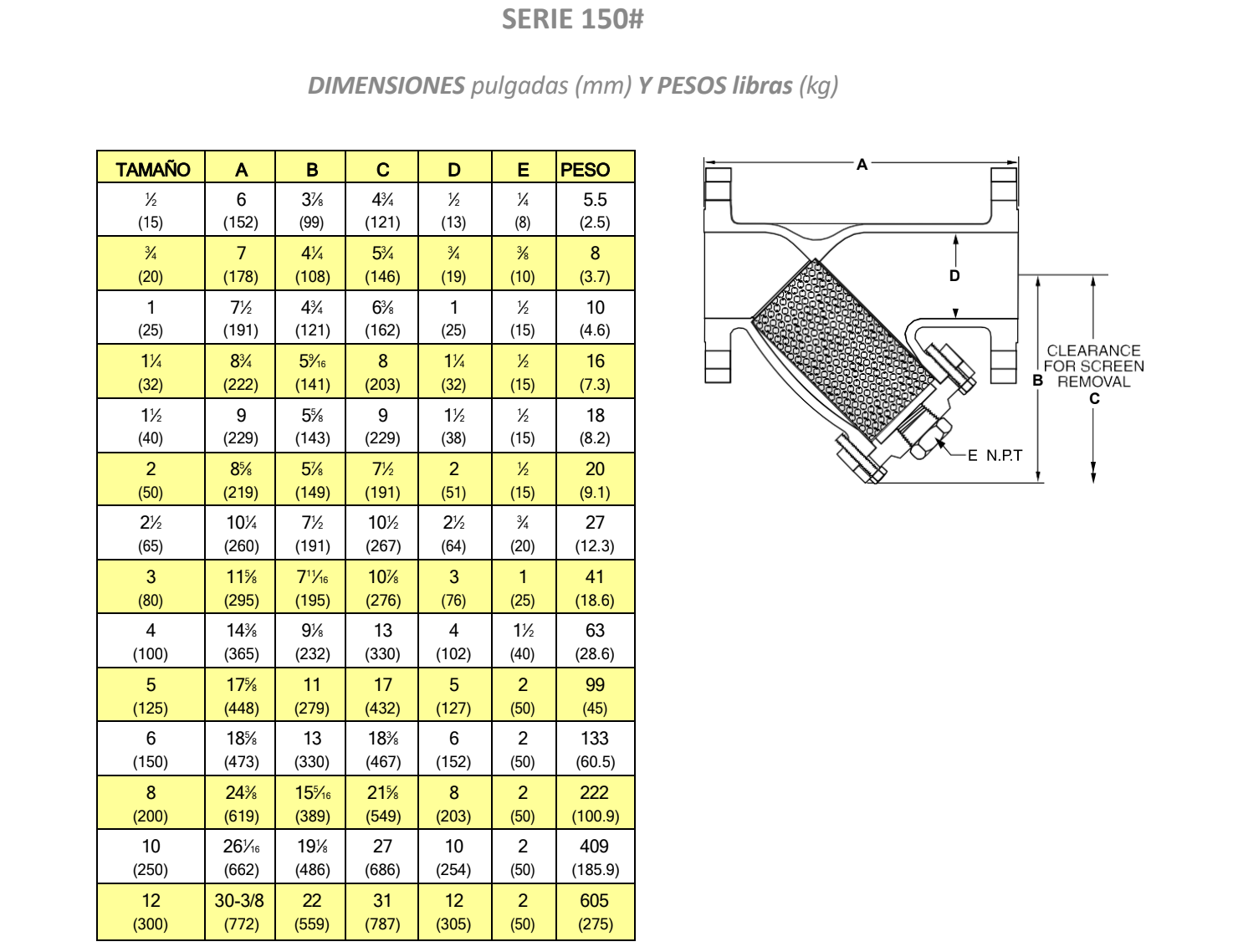

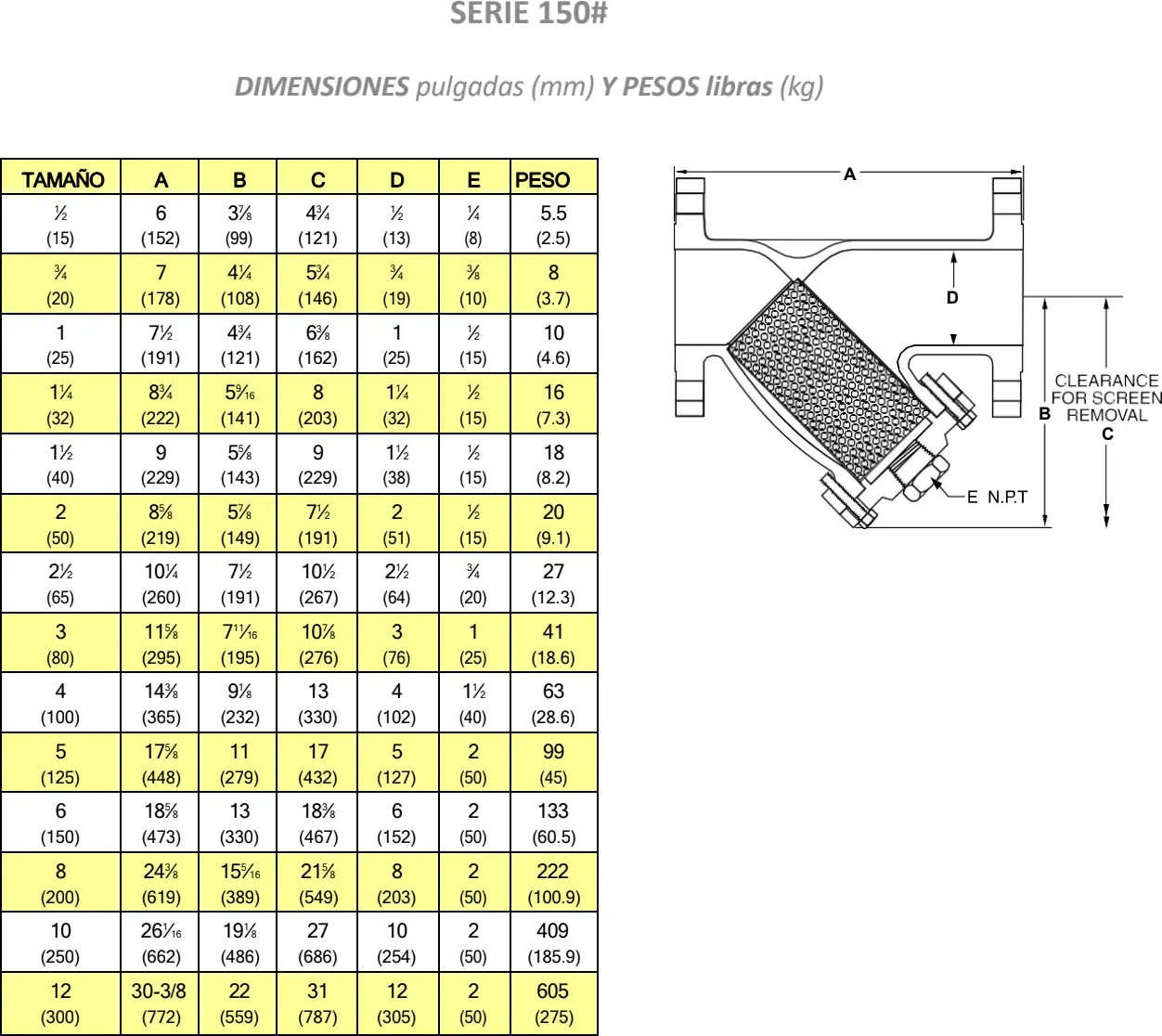

| TAMAÑO | A | B | C | D | E | PESO |
|---|---|---|---|---|---|---|
| ½ (15) | 6 (152) | 3⅞ (99) | 4¾ (121) | ½ (13) | ¼ (8) | 5.5 (2.5) |
| ¾ (20) | 7 (178) | 4¼ (108) | 5¾ (146) | ¾ (19) | ⅜ (10) | 8 (3.7) |
| 1 (25) | 7½ (191) | 4¾ (121) | 6⅜ (162) | 1 (25) | ½ (15) | 10 (4.6) |
| 1¼ (32) | 8¾ (222) | 5 9/16 (141) | 8 (203) | 1¼ (32) | ½ (15) | 16 (7.3) |
| 1½ (40) | 9 (229) | 5⅝ (143) | 9 (229) | 1½ (38) | ½ (15) | 18 (8.2) |
| 2 (50) | 8⅝ (219) | 5⅞ (149) | 7½ (191) | 2 (51) | ½ (15) | 20 (9.1) |
| 2½ (65) | 10¼ (260) | 7½ (191) | 10½ (267) | 2½ (64) | ¾ (20) | 27 (12.3) |
| 3 (80) | 11⅝ (295) | 7 11/16 (195) | 10⅞ (276) | 3 (76) | 1 (25) | 41 (18.6) |
| 4 (100) | 14⅜ (365) | 9⅛ (232) | 13 (330) | 4 (102) | 1½ (40) | 63 (28.6) |
| 5 (125) | 17⅝ (448) | 11 (279) | 17 (432) | 5 (127) | 2 (50) | 99 (45) |
| 6 (150) | 18⅝ (473) | 13 (330) | 18⅜ (467) | 6 (152) | 2 (50) | 133 (60.5) |
| 8 (200) | 24⅜ (619) | 15 5/16 (389) | 21⅝ (549) | 8 (203) | 2 (50) | 222 (100.9) |
| 10 (250) | 26 1/16 (662) | 19⅛ (486) | 27 (686) | 10 (254) | 2 (50) | 409 (185.9) |
| 12 (300) | 30-3/8 (772) | 22 (559) | 31 (787) | 12 (305) | 2 (50) | 605 (275) |

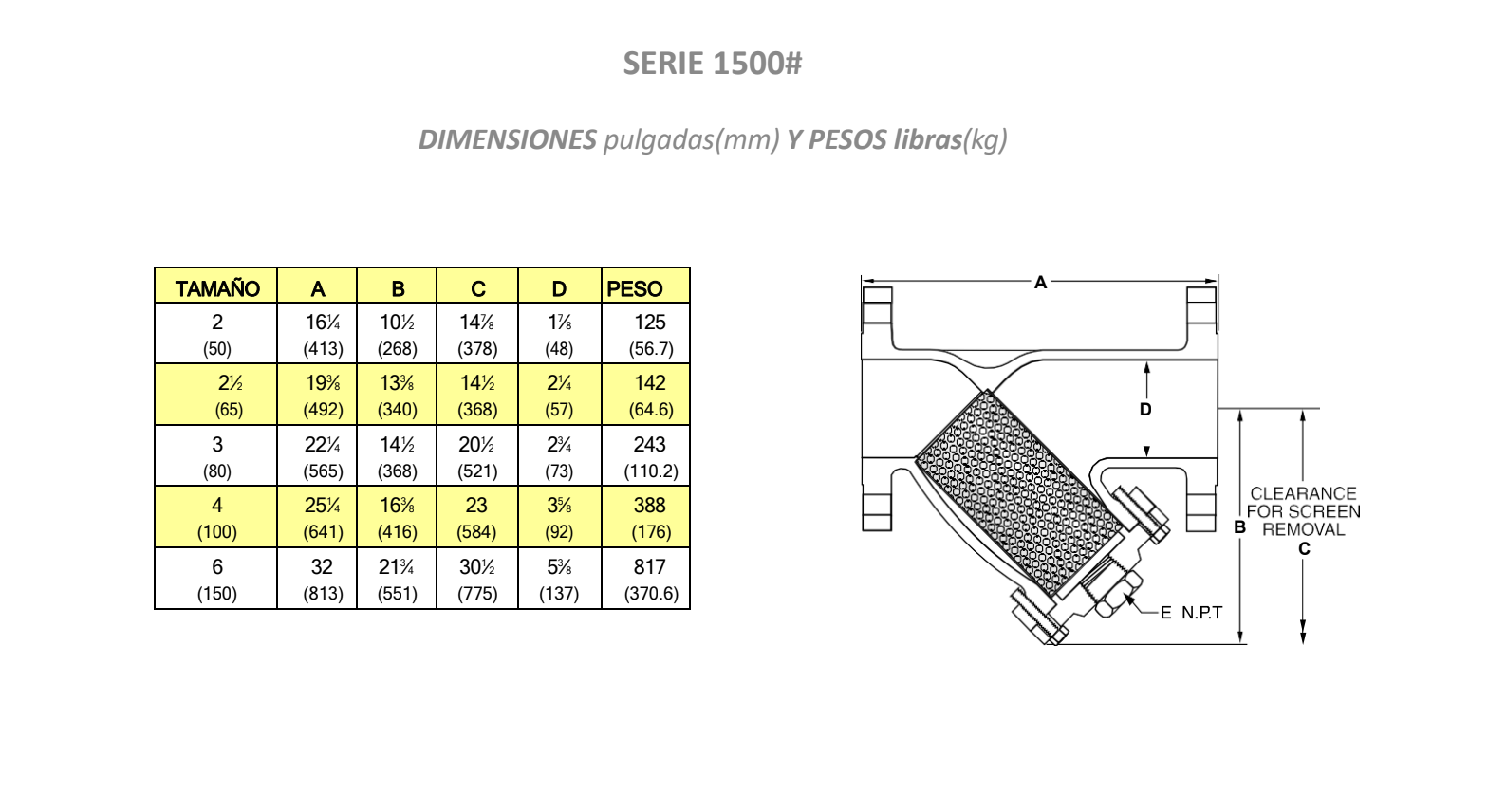

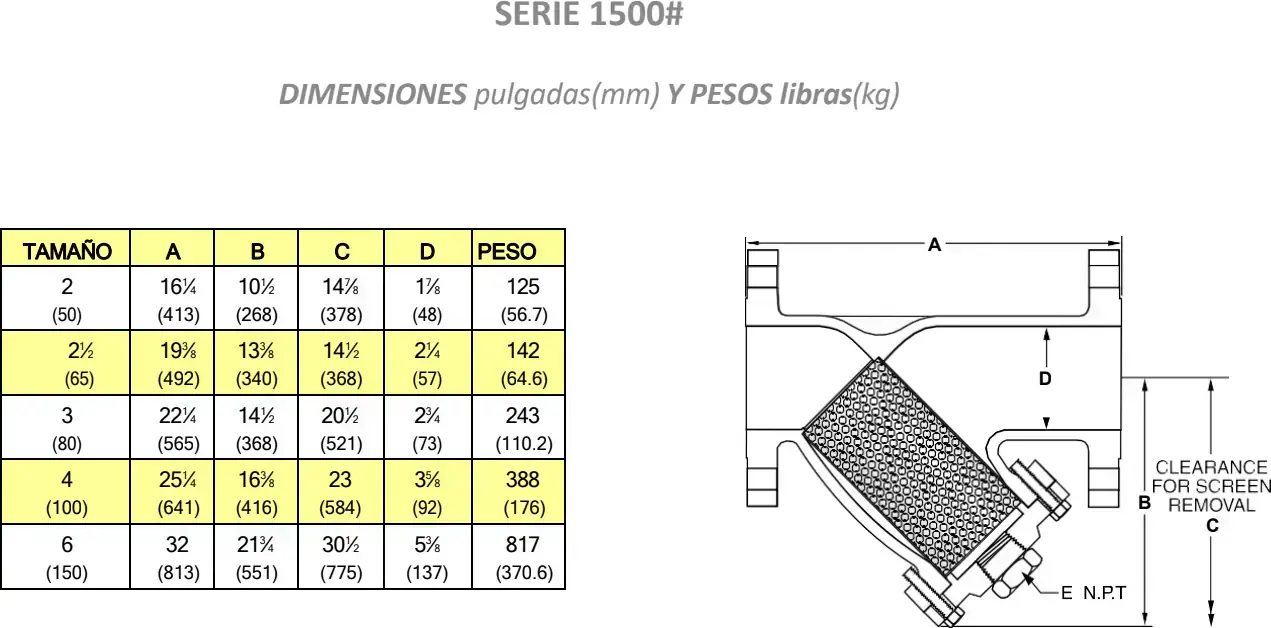

| TAMAÑO | A | B | C | D | PESO |
|---|---|---|---|---|---|
| 2 (50) | 16¼ (413) | 10½ (268) | 14⅞ (378) | 1⅞ (48) | 125 (56.7) |
| 2½ (65) | 19⅜ (492) | 13⅜ (340) | 14½ (368) | 2¼ (57) | 142 (64.6) |
| 3 (80) | 22¼ (565) | 14½ (368) | 20½ (521) | 2¾ (73) | 243 (110.2) |
| 4 (100) | 25¼ (641) | 16⅜ (416) | 23 (584) | 3⅝ (92) | 388 (176) |
| 6 (150) | 32 (813) | 21¾ (551) | 30½ (775) | 5⅜ (137) | 817 (370.6) |
Dimensiones, materiales y curvas de servicio
08 láminas · clic para ampliar
Las ilustraciones son orientativas. Las dimensiones y valores expresados son aproximados y pueden ser modificados sin previo aviso.
