FILTROS STRAINERS
Son los filtros más utilizados en toda la industria, los filtros strainer o canasto retienen las partículas en medio del proceso, protegiendo los componentes del sistema, cañerías, bombas, válvulas, medidores, etc.
- Cañerías
- Bombas
- Válvulas
- Medidores
Los filtros más utilizados en toda la industria: retienen partículas y protegen cañerías, bombas, válvulas y medidores.

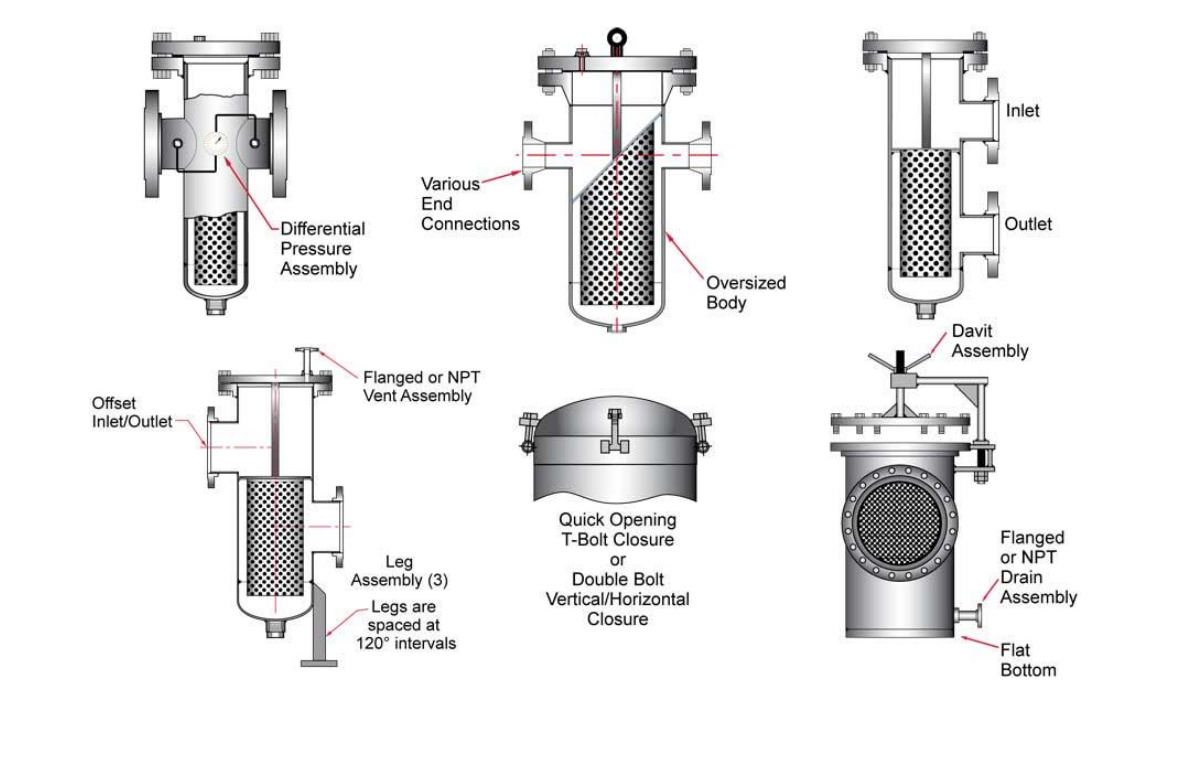

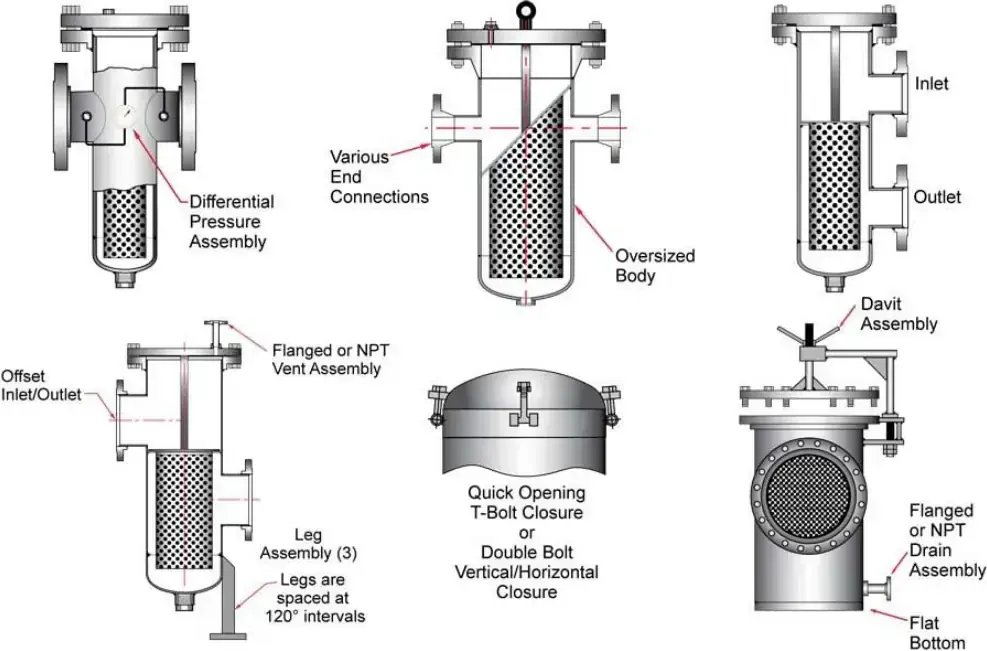

Las partículas son retenidas dentro del canasto interior, fácilmente removible por su boca superior equipada con bridas, bulones volcables o cierre rápido. Su diseño puede ser colineal, en escalón, entrada y salida del mismo lado o desfasadas en ángulo.

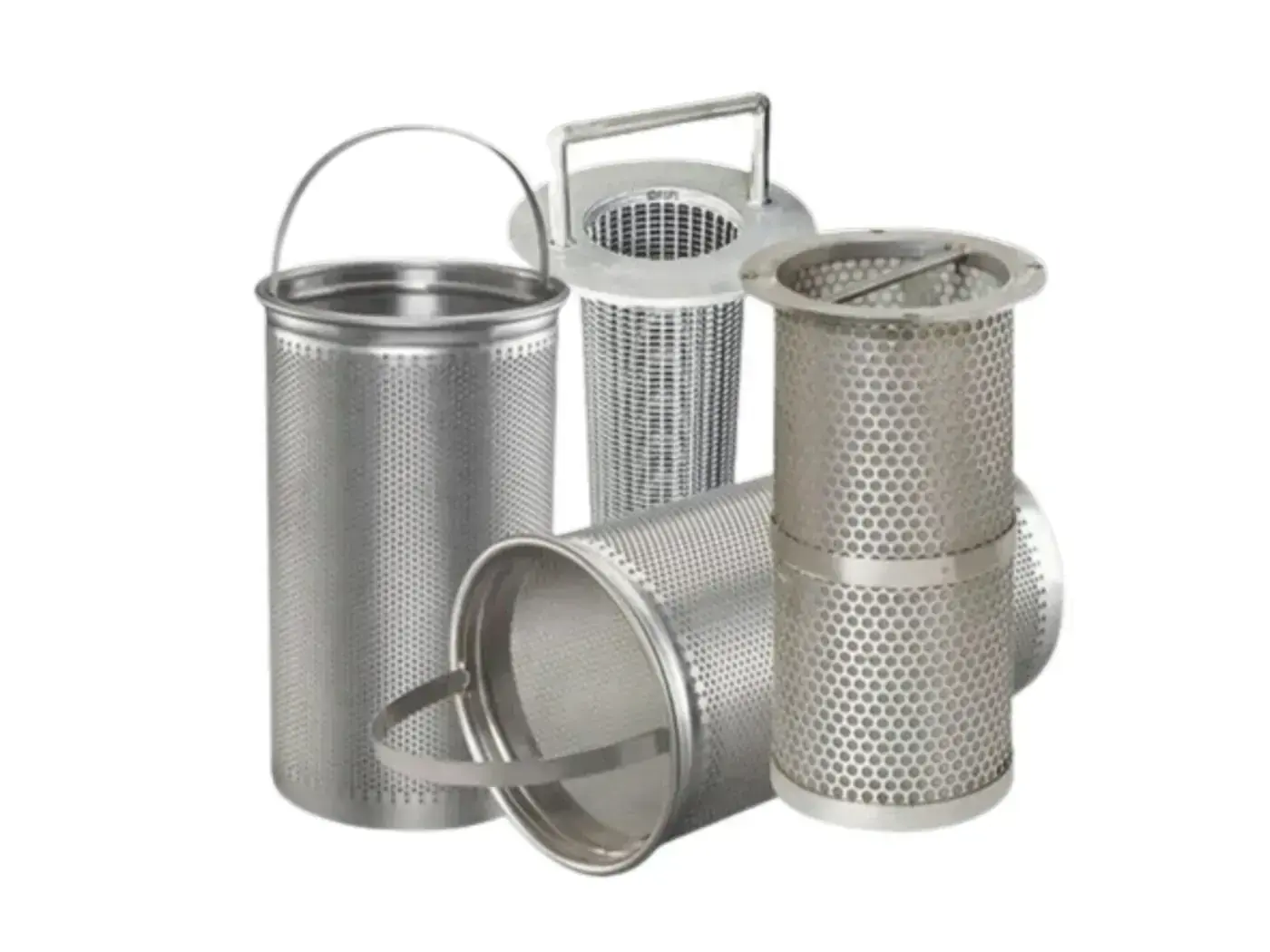

Canasto filtrante construido íntegramente en acero inoxidable 304 o 316

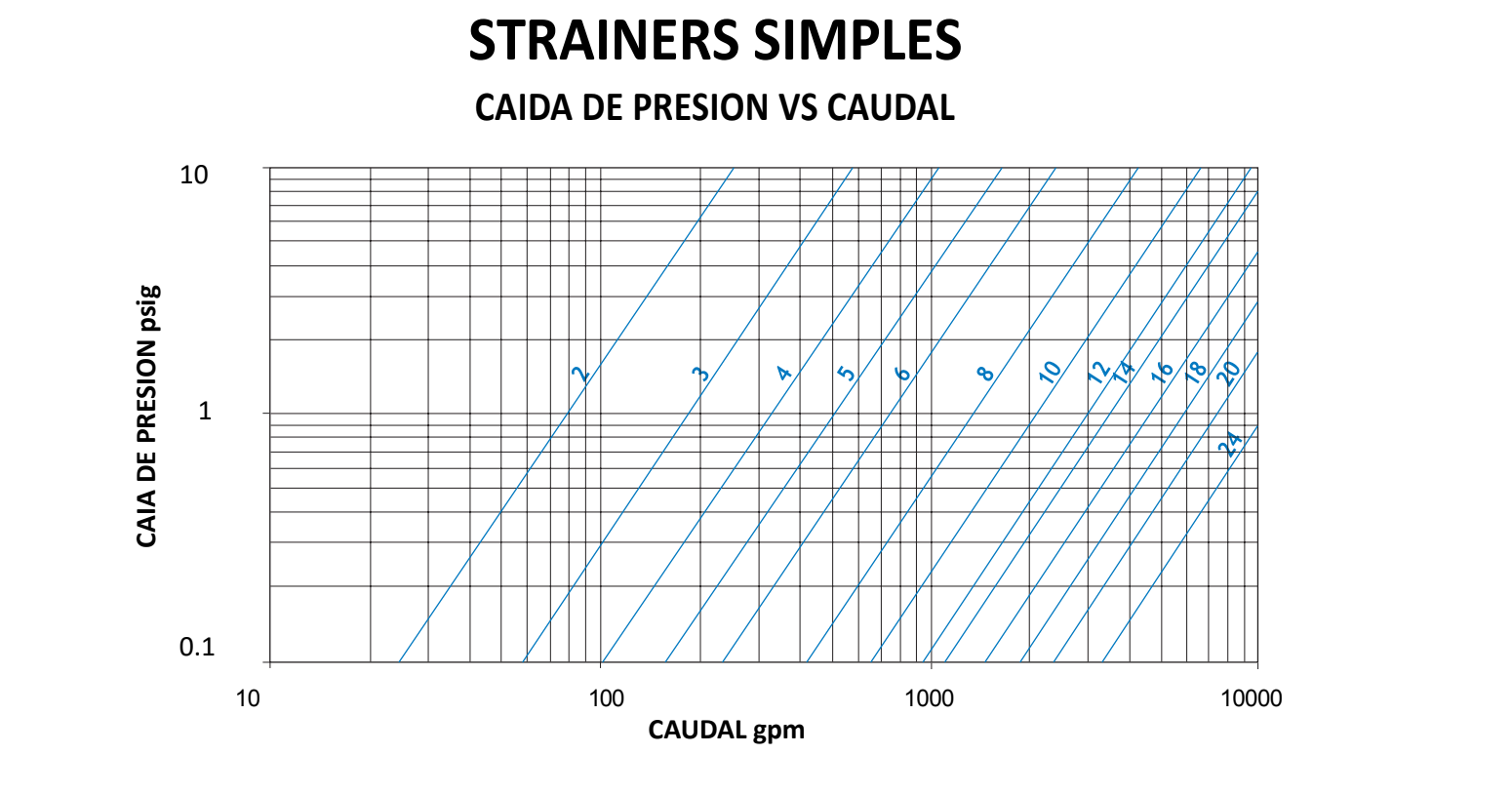

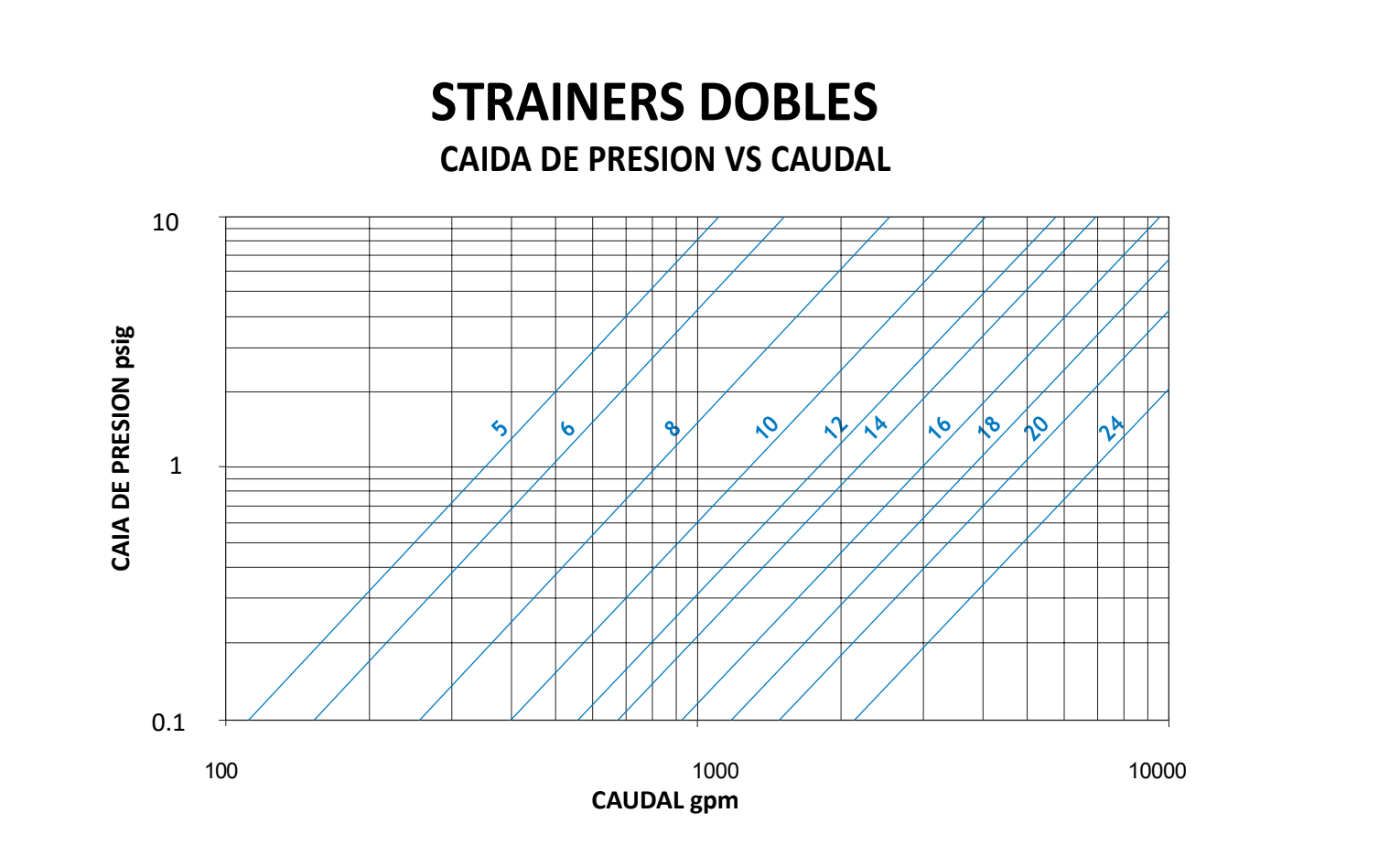

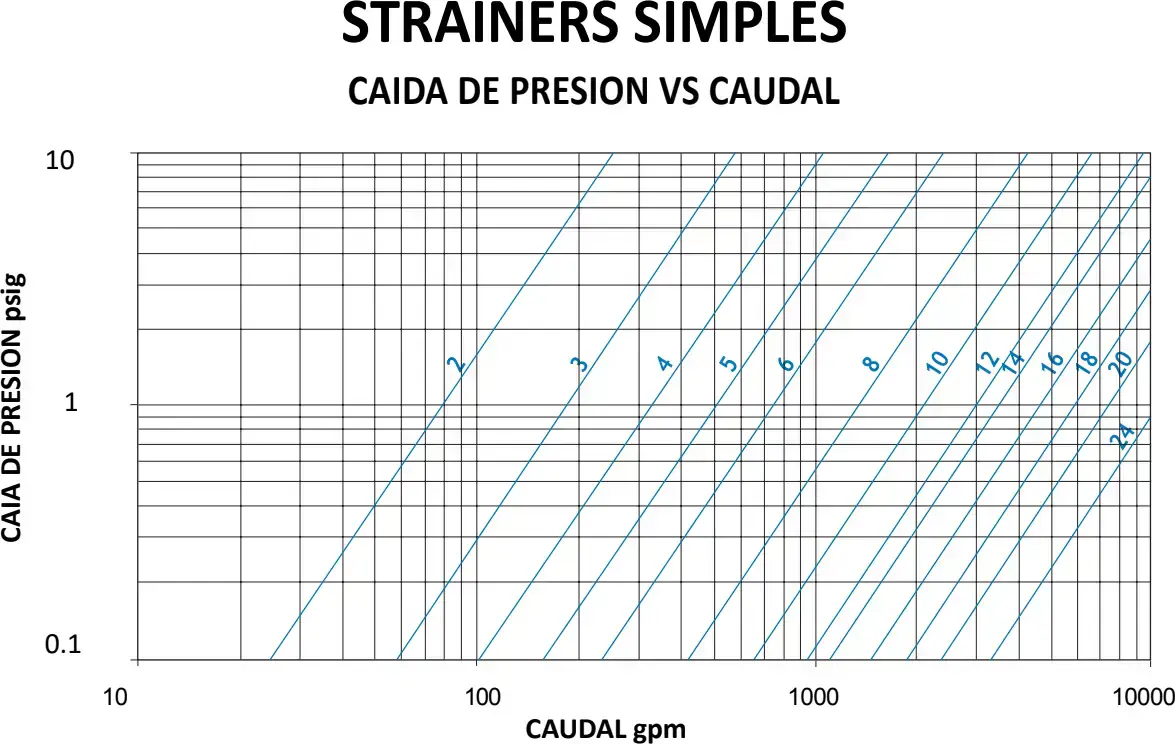

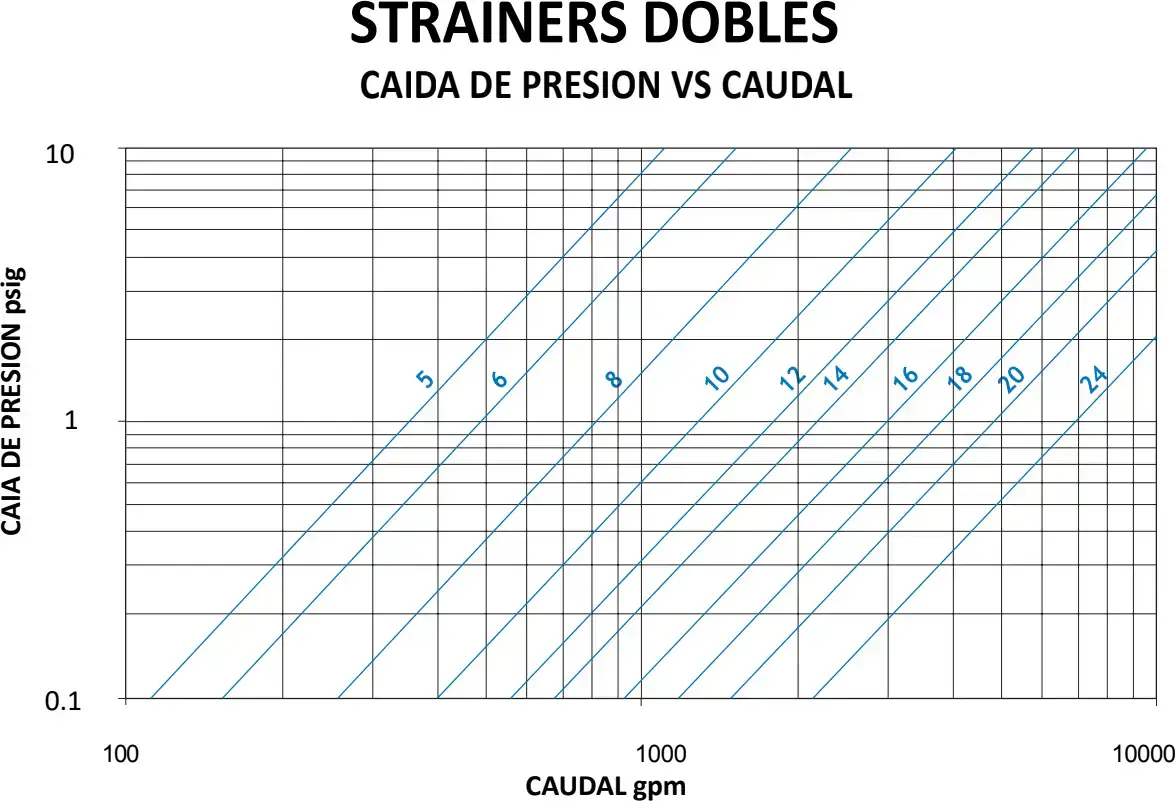

- Gráficos referidos a servicio con agua y elemento filtrante de chapa perforada.
- Para otras tipos, productos y retenciones consultar oficina técnica.
- Las ilustraciones son orientativas.
- Las dimensiones y valores expresados son aproximados y pueden ser modificados sin previo aviso.

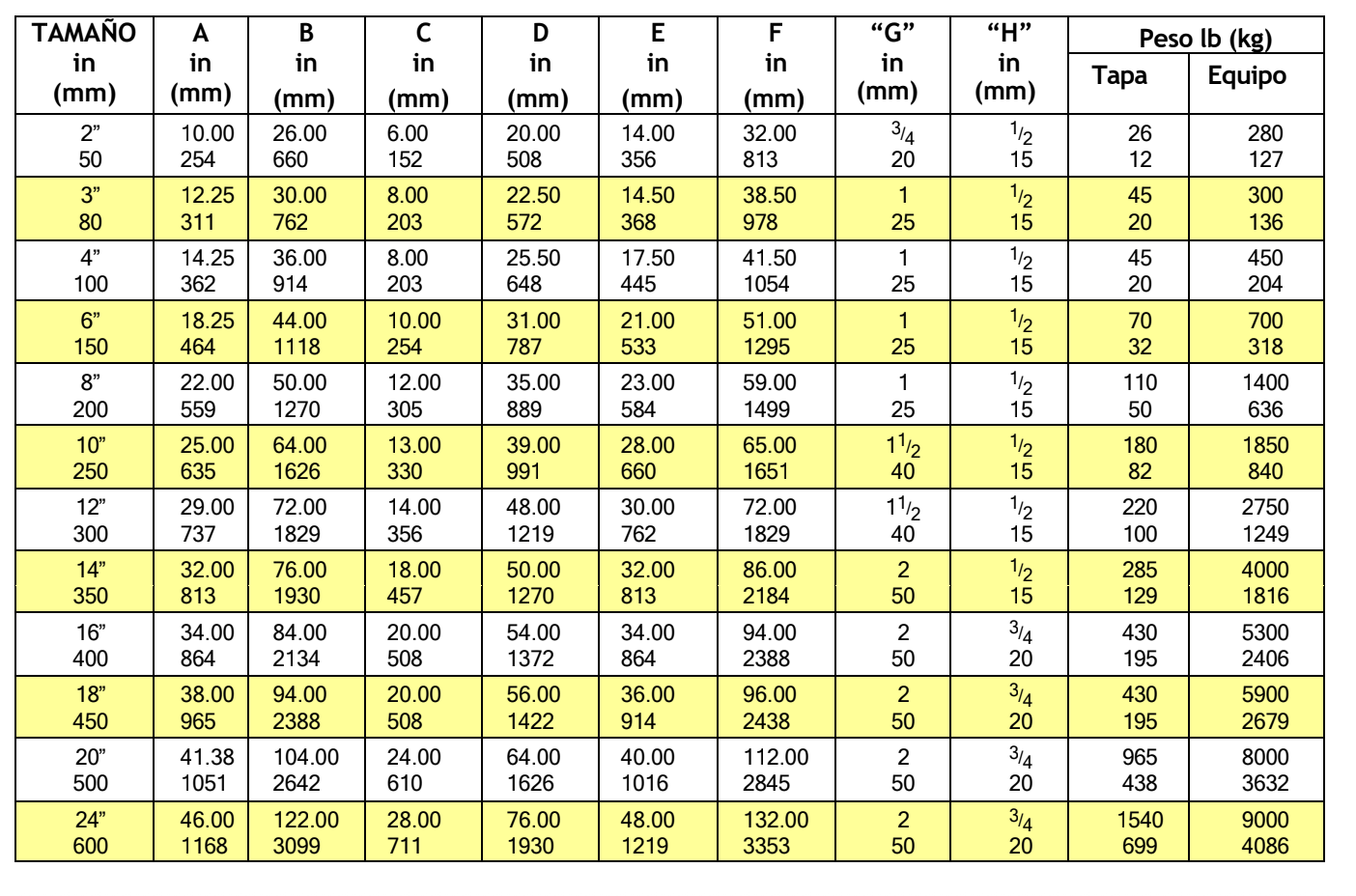

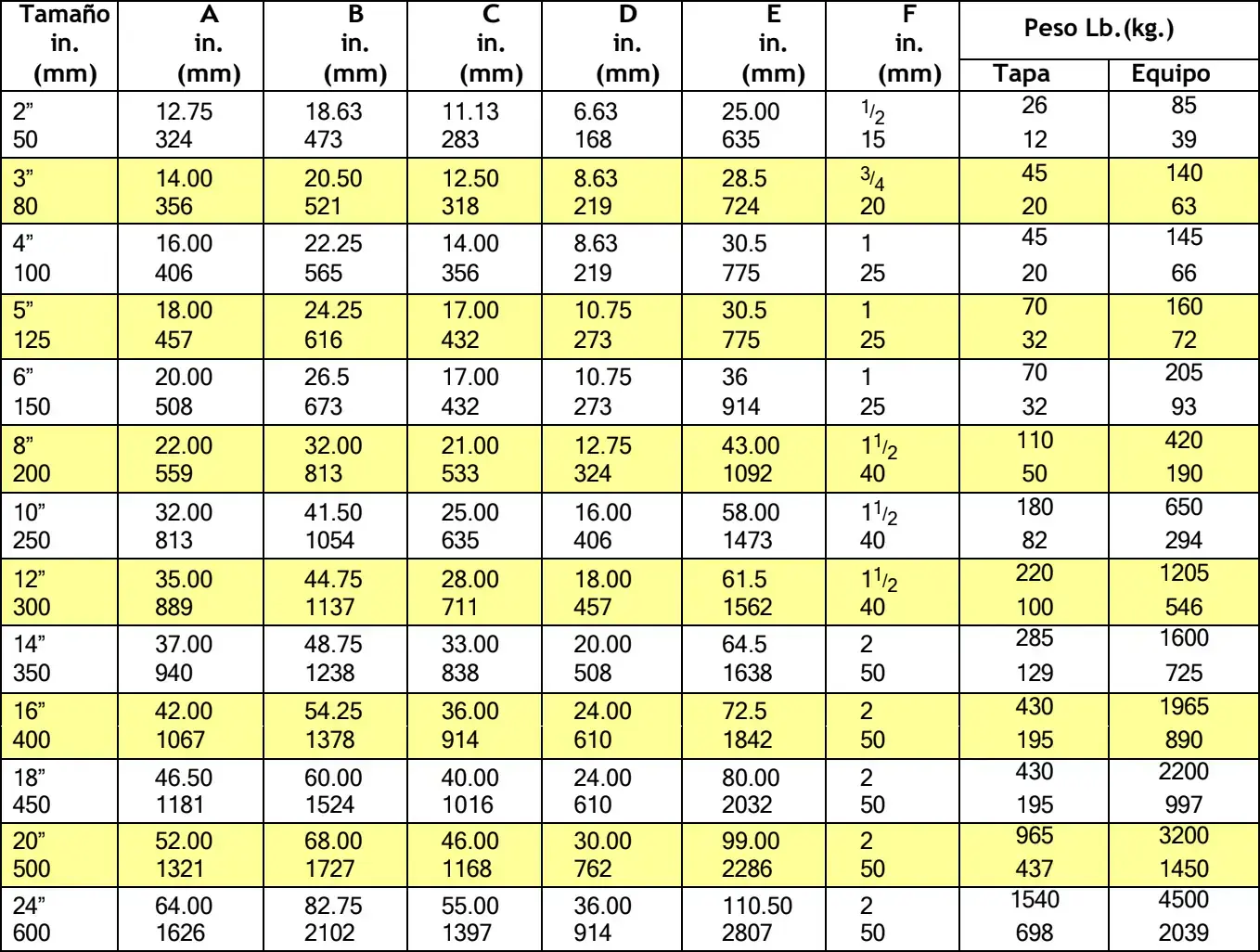

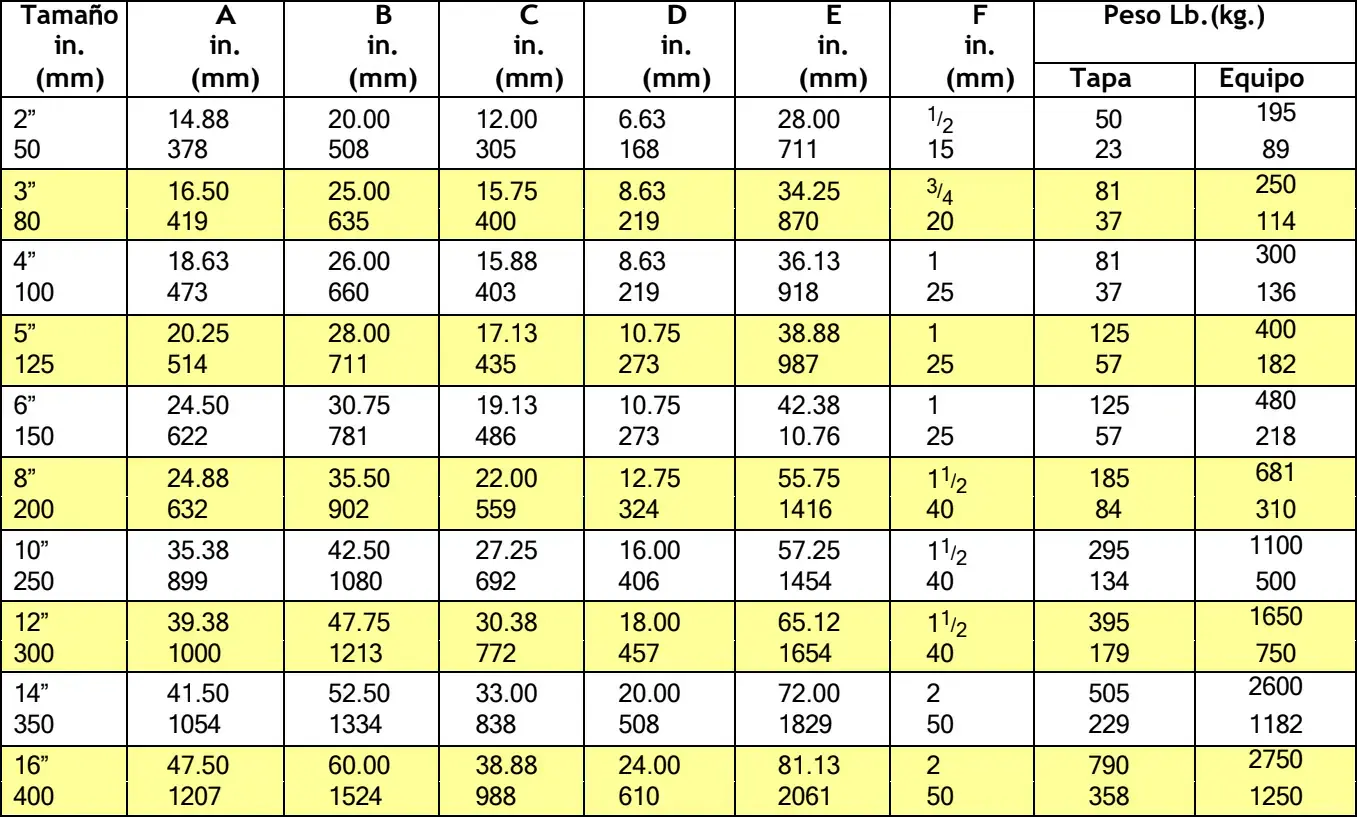

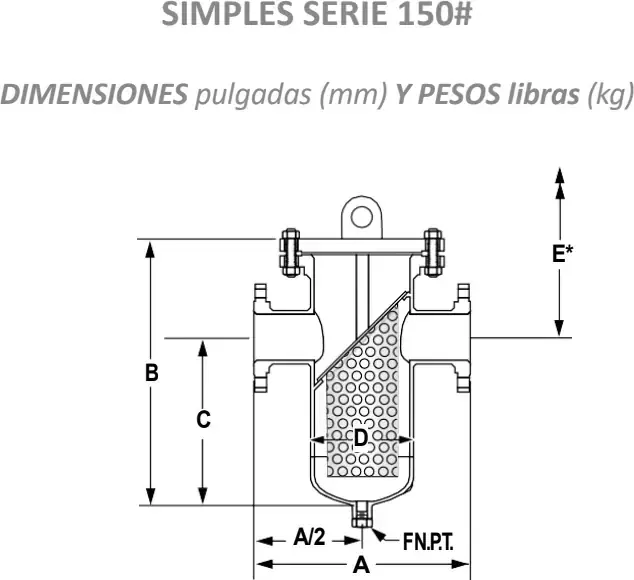

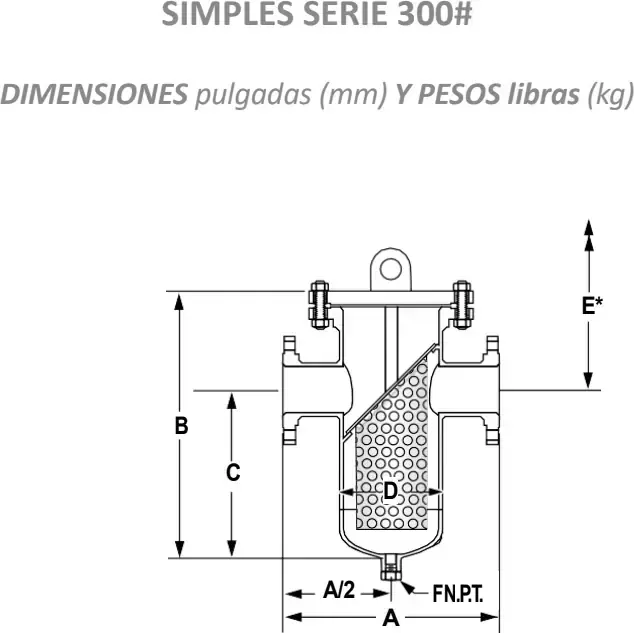

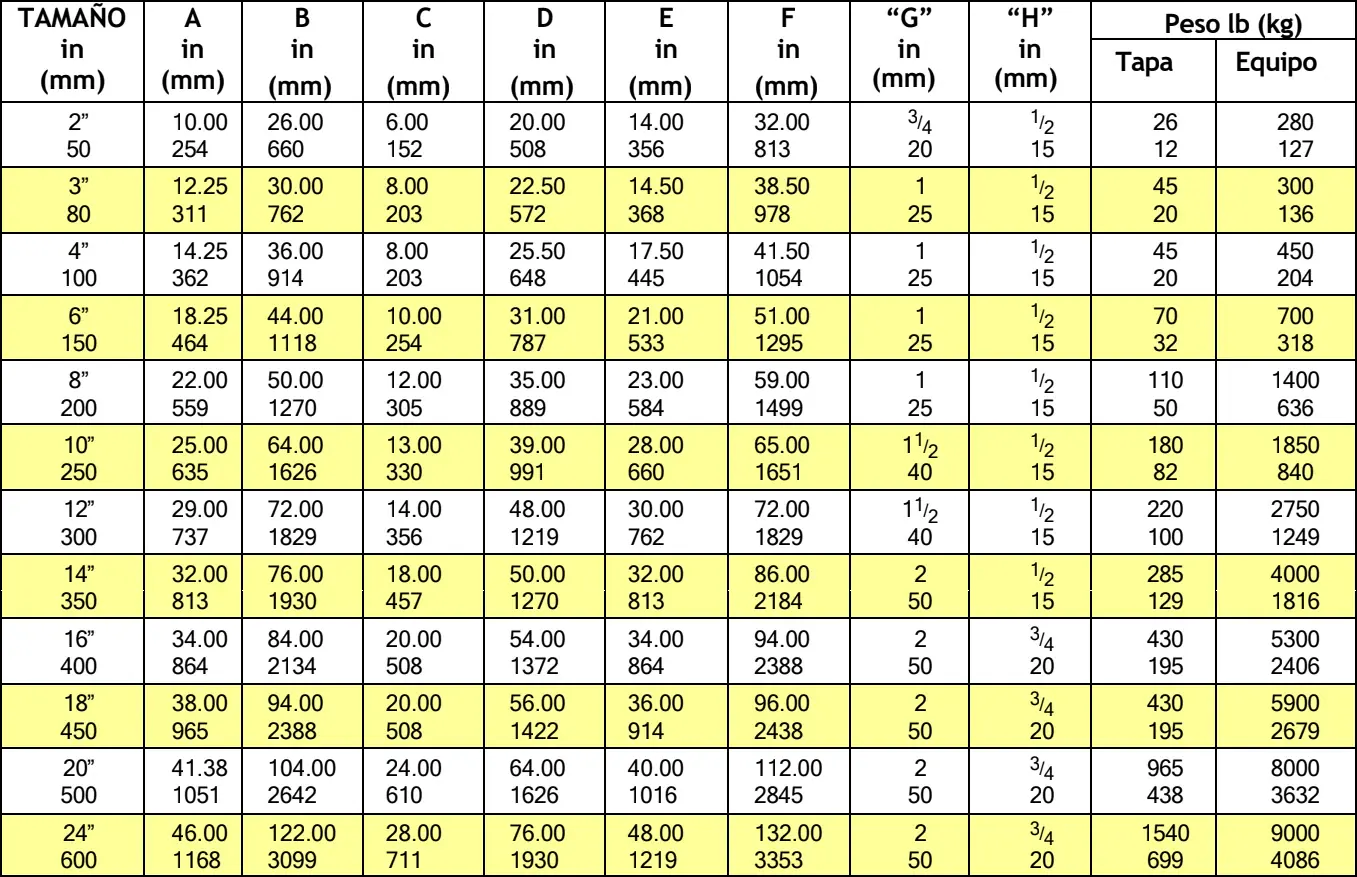

TABLAS DE DIMENSIONES Y PESOS

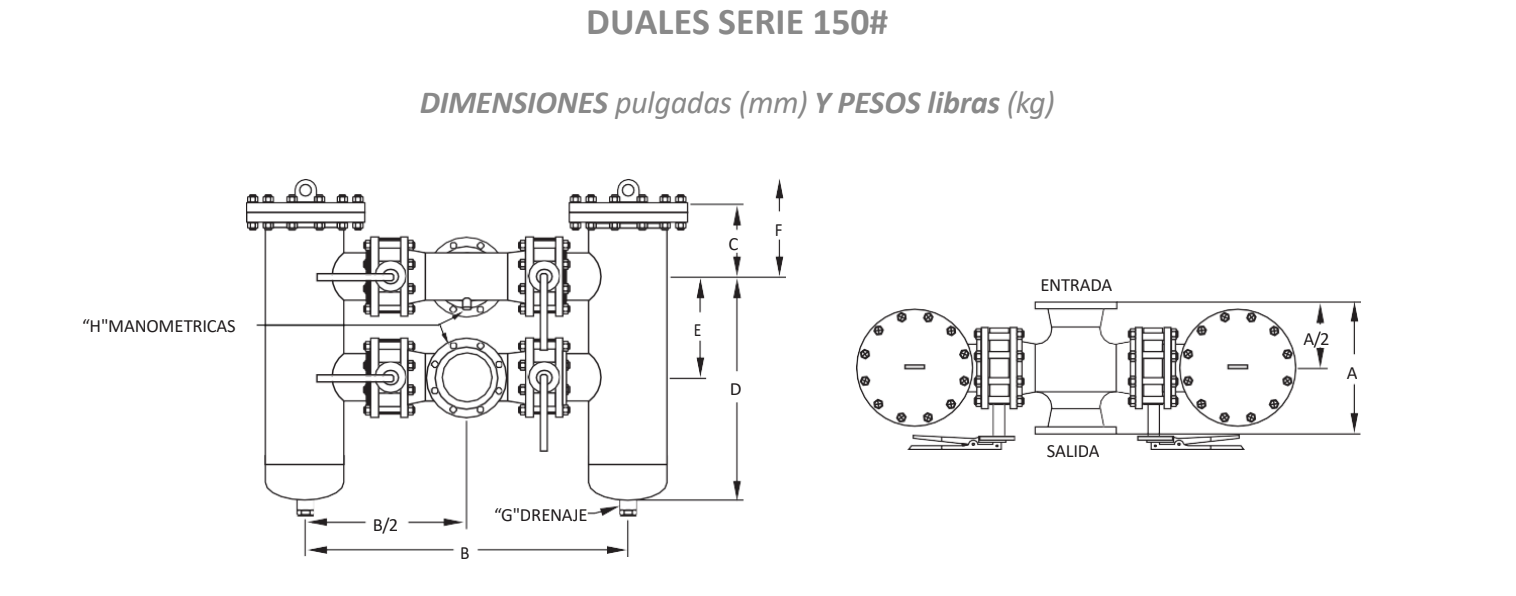

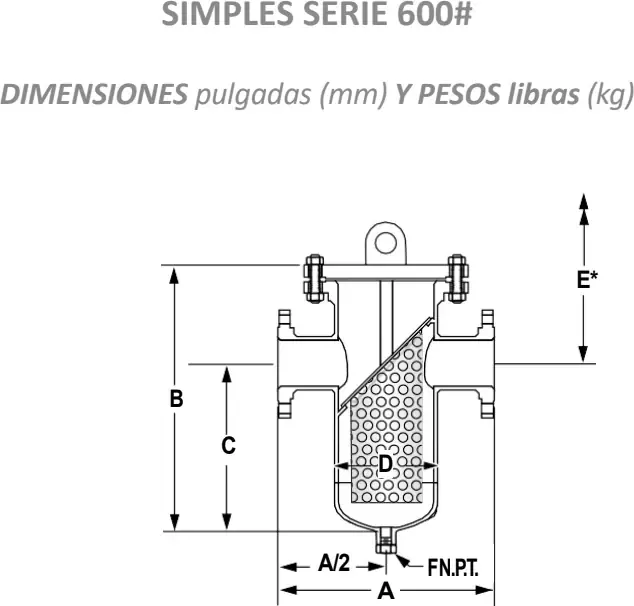

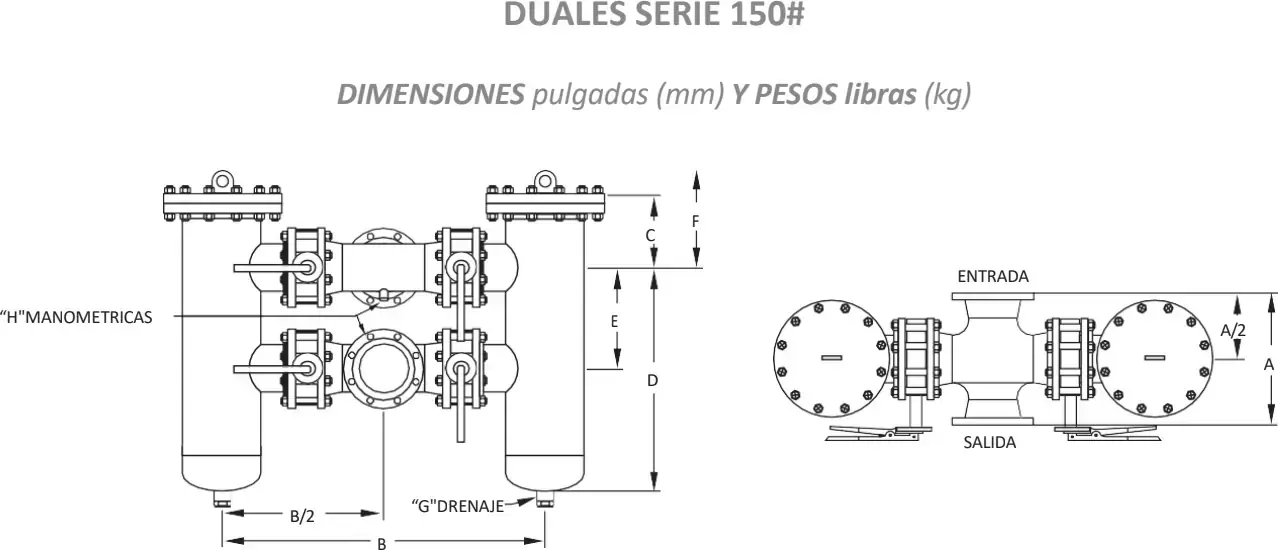

Medidas en pulgadas (mm) y pesos en libras (kg). Las letras de las columnas son las cotas del esquema dimensional de las láminas técnicas de esta ficha.
| TAMAÑO in (mm) | A in (mm) | B in (mm) | C in (mm) | D in (mm) | E in (mm) | F in (mm) | G in (mm) | H in (mm) | Peso lb (kg) · Tapa | Peso lb (kg) · Equipo |
|---|---|---|---|---|---|---|---|---|---|---|
| 2” (50) | 10.00 (254) | 26.00 (660) | 6.00 (152) | 20.00 (508) | 14.00 (356) | 32.00 (813) | ¾ (20) | ½ (15) | 26 (12) | 280 (127) |
| 3” (80) | 12.25 (311) | 30.00 (762) | 8.00 (203) | 22.50 (572) | 14.50 (368) | 38.50 (978) | 1 (25) | ½ (15) | 45 (20) | 300 (136) |
| 4” (100) | 14.25 (362) | 36.00 (914) | 8.00 (203) | 25.50 (648) | 17.50 (445) | 41.50 (1054) | 1 (25) | ½ (15) | 45 (20) | 450 (204) |
| 6” (150) | 18.25 (464) | 44.00 (1118) | 10.00 (254) | 31.00 (787) | 21.00 (533) | 51.00 (1295) | 1 (25) | ½ (15) | 70 (32) | 700 (318) |
| 8” (200) | 22.00 (559) | 50.00 (1270) | 12.00 (305) | 35.00 (889) | 23.00 (584) | 59.00 (1499) | 1 (25) | ½ (15) | 110 (50) | 1400 (636) |
| 10” (250) | 25.00 (635) | 64.00 (1626) | 13.00 (330) | 39.00 (991) | 28.00 (660) | 65.00 (1651) | 1½ (40) | ½ (15) | 180 (82) | 1850 (840) |
| 12” (300) | 29.00 (737) | 72.00 (1829) | 14.00 (356) | 48.00 (1219) | 30.00 (762) | 72.00 (1829) | 1½ (40) | ½ (15) | 220 (100) | 2750 (1249) |
| 14” (350) | 32.00 (813) | 76.00 (1930) | 18.00 (457) | 50.00 (1270) | 32.00 (813) | 86.00 (2184) | 2 (50) | ½ (15) | 285 (129) | 4000 (1816) |
| 16” (400) | 34.00 (864) | 84.00 (2134) | 20.00 (508) | 54.00 (1372) | 34.00 (864) | 94.00 (2388) | 2 (50) | ¾ (20) | 430 (195) | 5300 (2406) |
| 18” (450) | 38.00 (965) | 94.00 (2388) | 20.00 (508) | 56.00 (1422) | 36.00 (914) | 96.00 (2438) | 2 (50) | ¾ (20) | 430 (195) | 5900 (2679) |
| 20” (500) | 41.38 (1051) | 104.00 (2642) | 24.00 (610) | 64.00 (1626) | 40.00 (1016) | 112.00 (2845) | 2 (50) | ¾ (20) | 965 (438) | 8000 (3632) |
| 24” (600) | 46.00 (1168) | 122.00 (3099) | 28.00 (711) | 76.00 (1930) | 48.00 (1219) | 132.00 (3353) | 2 (50) | ¾ (20) | 1540 (699) | 9000 (4086) |

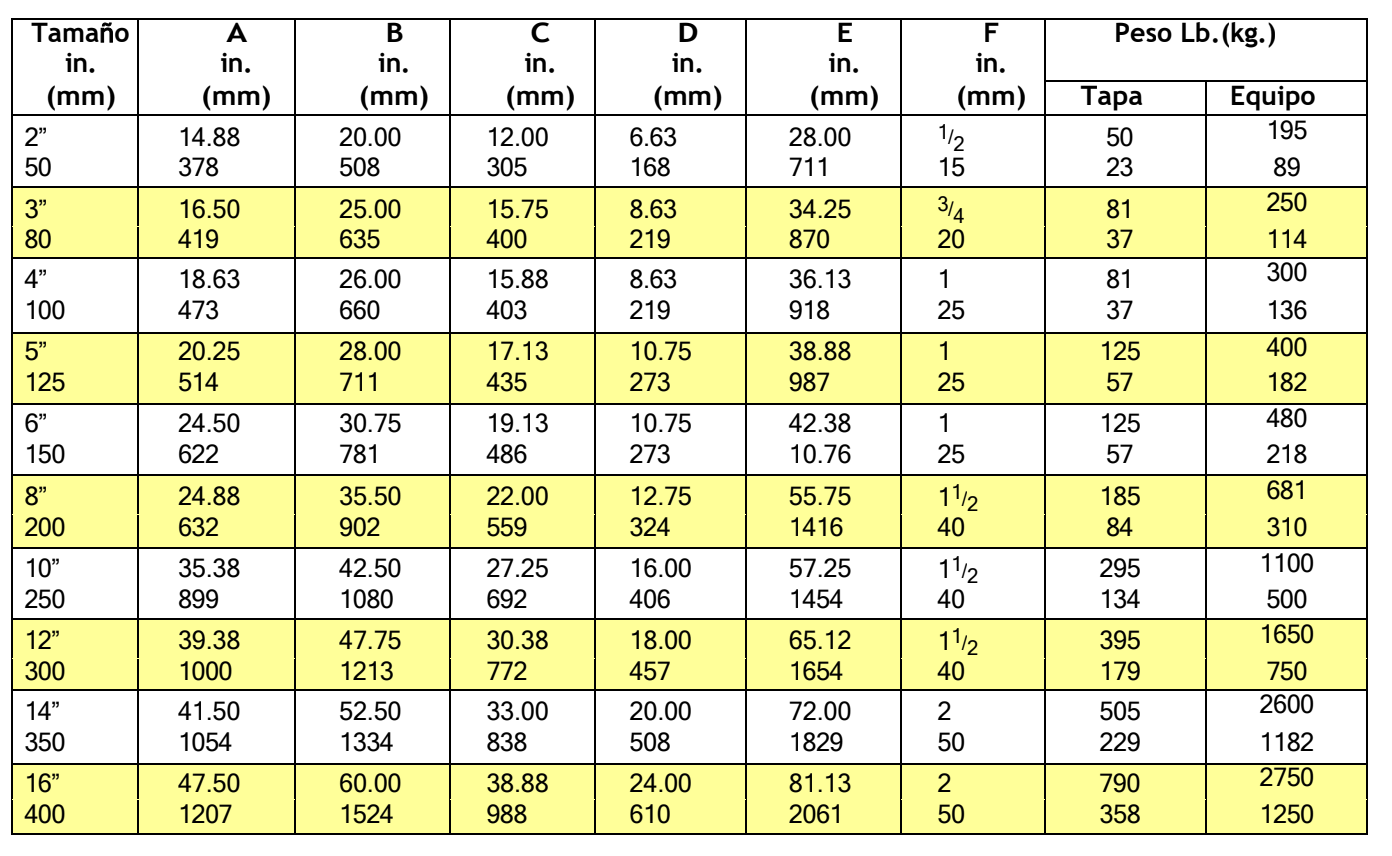

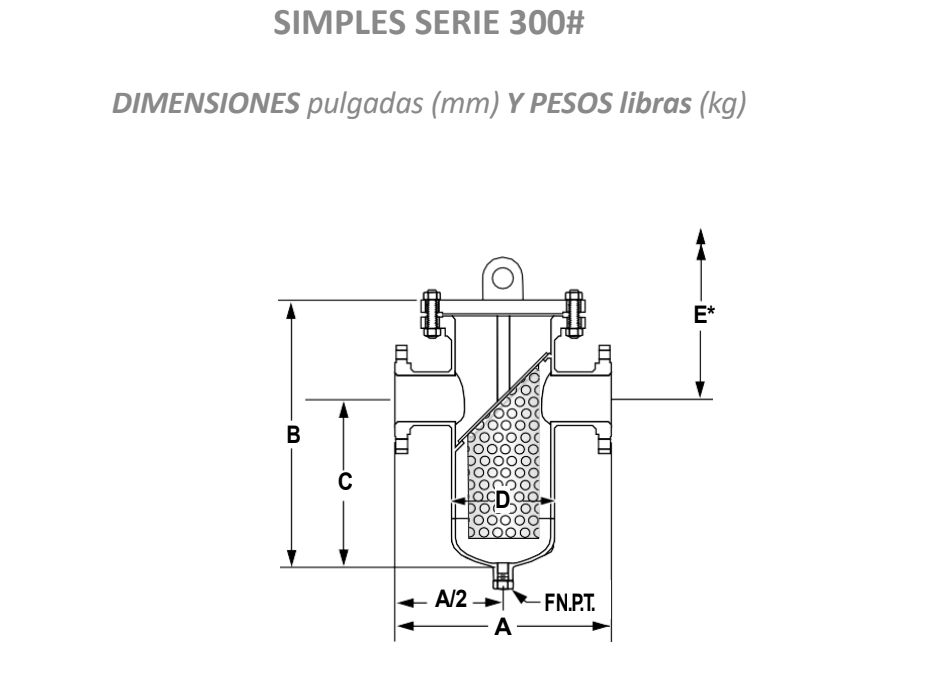

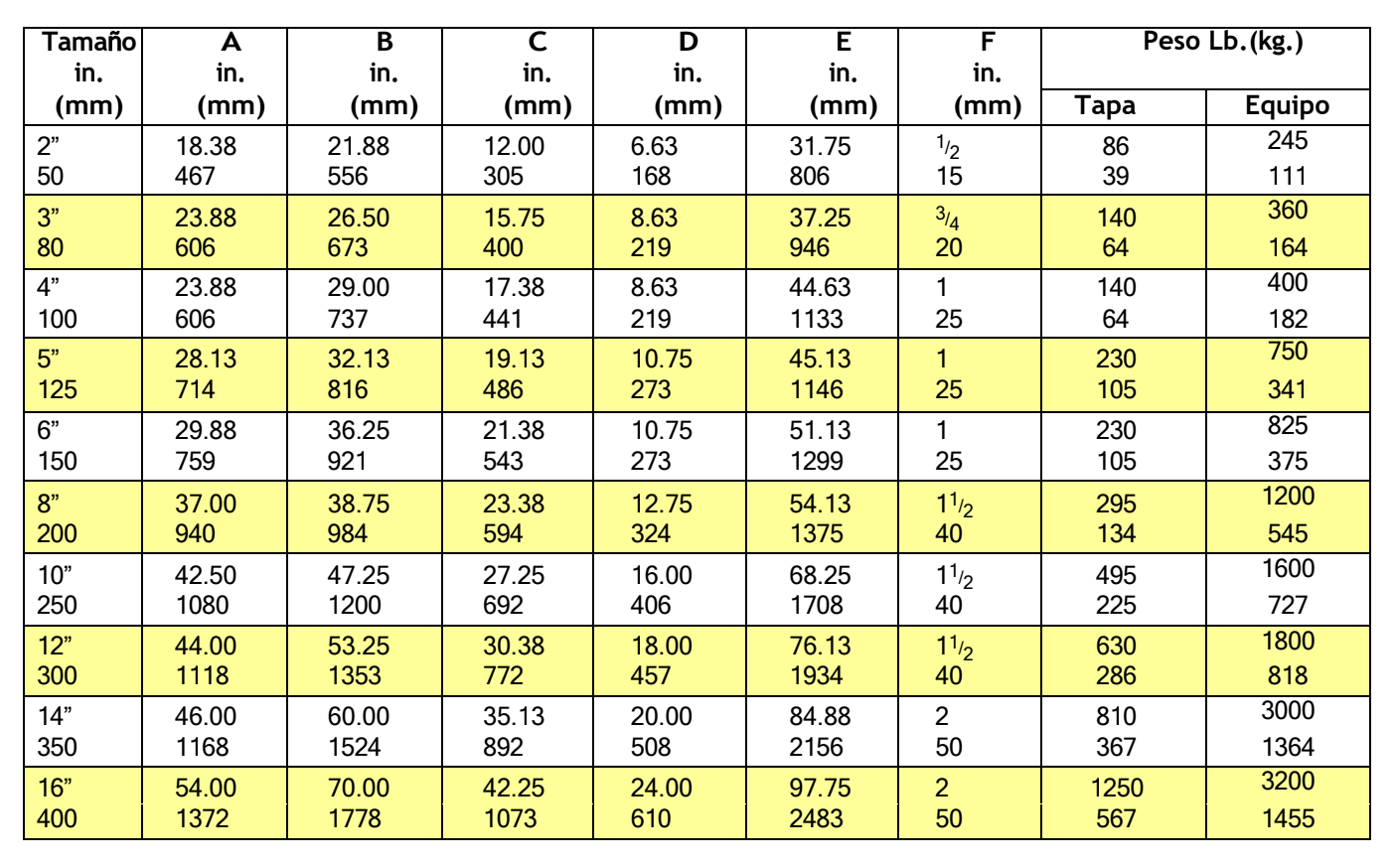

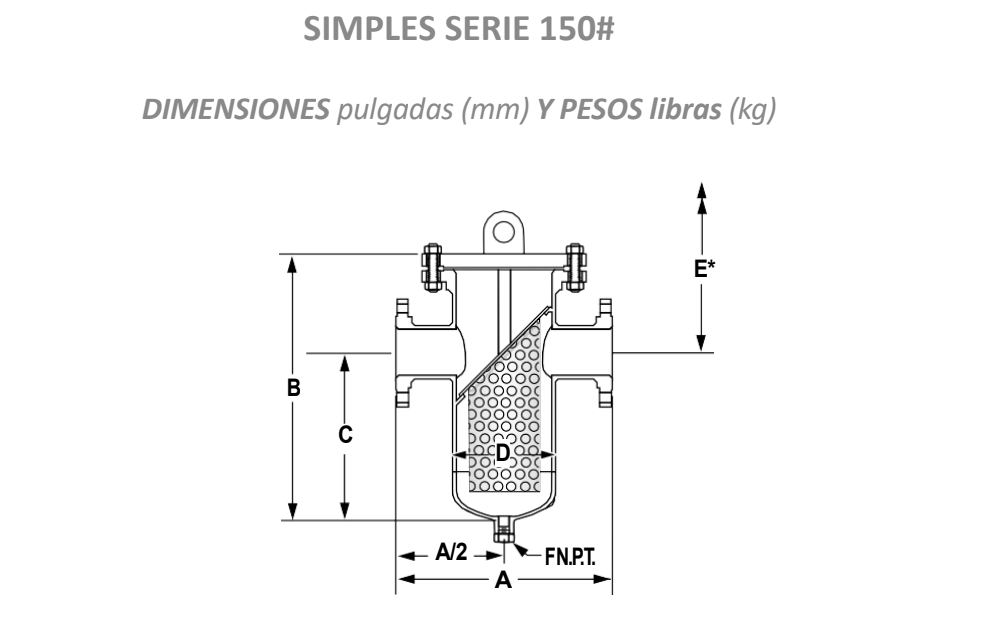

Dimensiones, materiales y curvas de servicio
12 láminas · clic para ampliar
Las ilustraciones son orientativas. Las dimensiones y valores expresados son aproximados y pueden ser modificados sin previo aviso.
